Schéma pojistek Škoda Octavia 2 (Předfacelift i Facelift): Umístění pojistkových skříněk a tabulky pojistek
Elektrick? syst?m vozu ?koda Octavia 2. generace (vyr?b?n? v letech 2004?2013, k?d 1Z) je rozs?hl? a spolehliv?, av?ak p?i v?padku osv?tlen?, zapalova?e, st?ra??, autor?dia, ventil?toru topen? nebo klimatizace je prvn?m krokem kontrola p??slu?n? pojistky. Hled?n? spr?vn? pojistky bez p?esn? dokumentace v?ak b?v? velmi zdlouhav?. V tomto ucelen?m manu?lu naleznete kompletn? a detailn? sch?ma pojistek pro ?koda Octavia 2 (p?edfacelift i facelift), p?esn? um?st?n? pojistkov?ch sk??n?k, barevn? zna?en? proudov?ch hodnot i postup, jak sp?lenou pojistku bezpe?n? vym?nit.
Obsah článku
- 1 Kde se nach?zej? pojistkov? sk???ky v Octavii 2?
- 2 Barevn? zna?en? a proudov? hodnoty no?ov?ch pojistek
- 3 Sch?ma pojistek v palubn? desce (Interi?r ? Lev? bok palubky)
- 4 Sch?ma pojistek v motorov?m prostoru (E-Box vedle baterie)
- 5 Rozd?ly mezi p?edfaceliftem (2004?2008) a faceliftem (2008?2013)
- 6 Krok za krokem: Jak spr?vn? a bezpe?n? vym?nit pojistku
- 7 ?asto kladen? ot?zky (FAQ) ? Pojistky Octavia 2
- 8 Z?v?r
Kde se nach?zej? pojistkov? sk???ky v Octavii 2?
?koda Octavia 2 m? elektrick? pojistky rozd?len? do dvou hlavn?ch pojistkov?ch sk??n?k:

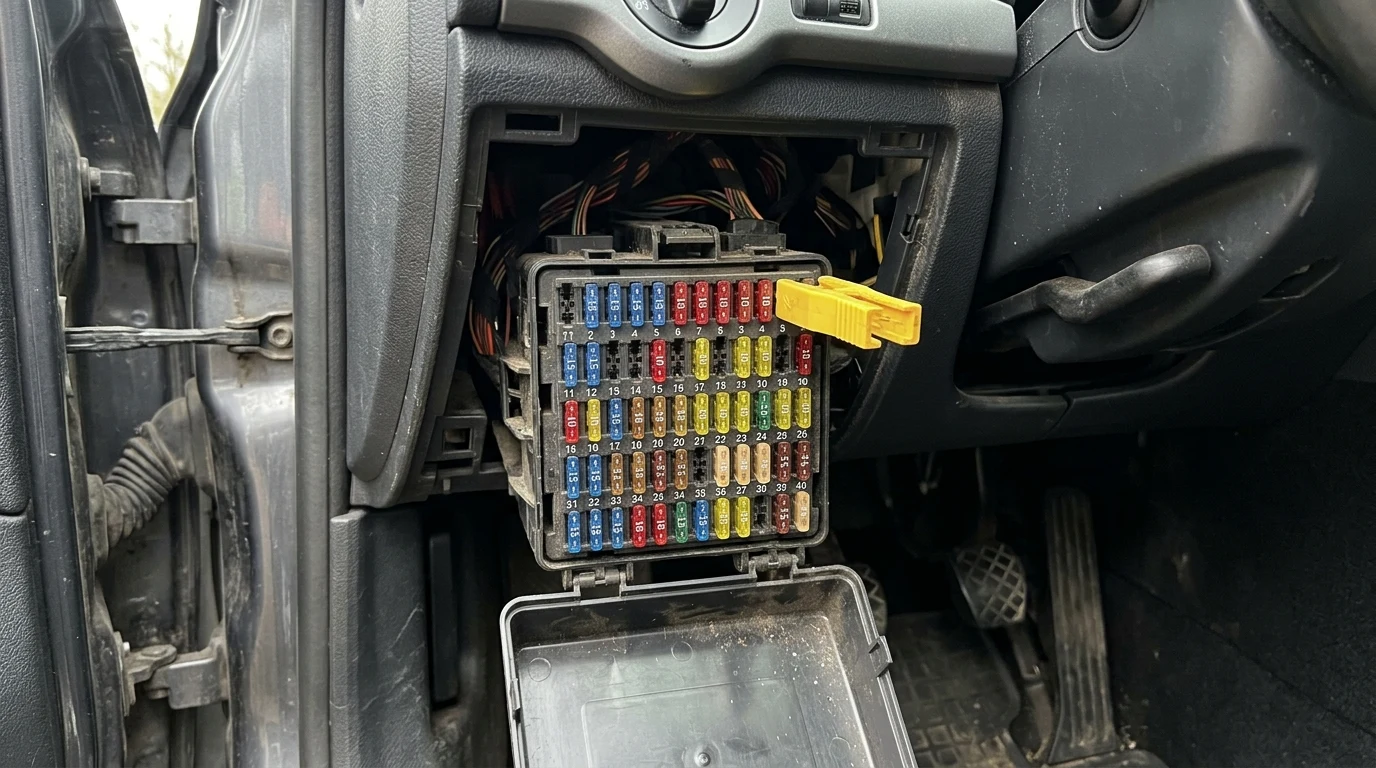

- Vnit?n? pojistkov? sk???ka (v palubn? desce na stran? ?idi?e): Obsahuje pojistky pro komfortn? elektroniku, osv?tlen? interi?ru, z?suvky 12V / zapalova?, stahov?n? oken, centr?ln? zamyk?n?, p??strojov? ?t?t, r?dio a klimatizaci. P??stup k n? z?sk?te po otev?en? dve?? ?idi?e a vyp??en? plastov?ho bo?n?ho krytu palubn? desky ploch?m ?roubov?kem nebo kl??kem od vozu.
- Motorov? pojistkov? sk???ka (E-Box v motorov?m prostoru): Nach?z? se na lev? stran? motorov?ho prostoru vedle autobaterie. Jsou zde um?st?ny silnoproud? p?skov? i no?ov? pojistky pro ??dic? jednotku motoru (ECU), palivov? ?erpadlo, ABS/ESP, ventil?tory chladi?e, posilova? ??zen?, klakson a ?haven? u naftov?ch motor? TDI.
Barevn? zna?en? a proudov? hodnoty no?ov?ch pojistek
Pro snadnou orientaci pou??vaj? standardn? no?ov? pojistky (typy Standard a Mini) jednotn? mezin?rodn? barevn? zna?en? podle jmenovit?ho proudu v amp?rech (A):
| Jmenovit? proud (Amp?ry) | Barva pojistky | B??n? pou?it? ve voze |
|---|---|---|
| 5 A | Sv?tle hn?d? / B??ov? | Diagnostick? z?suvka OBD, ??dic? jednotky, sp?na?e ped?l? |
| 7,5 A | Hn?d? | Sn?ma?e, osv?tlen? interi?ru, ovl?d?n? zrc?tek |
| 10 A | ?erven? | Brzdov? sv?tla, sm?rovky, panel klimatizace Climatronic, r?dio |
| 15 A | Modr? | Zadn? st?ra?, ost?ikova?e, mlhovky, c?vky rel? |
| 20 A | ?lut? | Centr?ln? zamyk?n?, zapalova? cigaret / 12V z?suvka, st?e?n? okno |
| 25 A | B?l? / Pr?hledn? | Vyh??v?n? zadn?ho skla, vyh??v?n? p?edn?ch sedadel |
| 30 A | Zelen? | P?edn? st?ra?e, ventil?tor topen?, elektrick? stahov?n? oken |
| 40 A | Oran?ov? | Silnoproud? ventil?tory, p??davn? elektrick? topen? PTC |
Sch?ma pojistek v palubn? desce (Interi?r ? Lev? bok palubky)
N??e naleznete podrobnou tabulku obsazen? pozic vnit?n? pojistkov? sk???ky Octavie 2:
| ??slo pozice | Hodnota (A) | Chr?n?n? elektrick? obvod / Spot?ebi? |
|---|---|---|
| 1 | 10 A | Diagnostick? z?suvka OBD2, sp?na? brzdov?ch sv?tel |
| 2 | 5 A | ??dic? jednotka ABS / ESP, sn?ma? ?hlu nato?en? volantu |
| 3 | 5 A | Ovl?d?n? airbag? (kontrolka airbagu) |
| 4 | 5 A | Sp?na? sv?tel, regulace sklonu sv?tlomet?, de??ov? senzor |
| 5 | 5 A | ??dic? jednotka palivov?ho ?erpadla |
| 6 | 5 A | Nastaven? a vyh??v?n? zp?tn?ch zrc?tek |
| 7 | 5 A | ??dic? jednotka ta?n?ho za??zen? |
| 12 | 10 A | Centr?ln? zamyk?n? (z?mek v?ka palivov? n?dr?e) |
| 15 | 7,5 A | Osv?tlen? p??strojov?ho ?t?tu (bud?ky), panel klimatizace |
| 19 | 10 A | Autor?dio (Swing, Bolero, Columbus) a naviga?n? syst?m |
| 22 | 40 A | Ventil?tor klimatizace / topen? (Climatronic / Climatic) |
| 24 | 25 A | 12V z?suvka v zavazadlov?m prostoru / Autozapalova? (nej?ast?ji m?n?n? pojistka) |
| 25 | 25 A | Vyh??v?n? zadn?ho skla |
| 30 | 20 A | Panoramatick? st?e?n? okno (??br) |
| 33 | 25 A | Vyh??v?n? p?edn?ch sedadel |
| 35 | 20 A | 12V z?suvka na st?edov?m tunelu (autozapalova? vp?edu) |
| 41 | 15 A | Zadn? st?ra? a ost?ikova? zadn?ho okna |
| 42 | 20 A | P?edn? st?ra?e (cyklova? a motor st?ra??) |
| 46 | 5 A | Vyh??van? trysky ost?ikova?? ?eln?ho skla |
| 49 | 5 A | Sp?na? varovn?ch sv?tel (v?stra?n? troj?heln?k) |
Sch?ma pojistek v motorov?m prostoru (E-Box vedle baterie)
Motorov? pojistkov? sk???ka chr?n? kl??ov? agreg?ty pohonn?ho ?stroj? a silov? okruhy:
| Pozice v E-Boxu | Hodnota (A) | Chr?n?n? okruh / Agreg?t |
|---|---|---|
| F1 | 30 A | ??dic? jednotka ABS / ?erpadlo ESP |
| F3 | 20 A | Zvukov? houka?ka (klakson) |
| F4 | 30 A | Ventil?tor chladi?e motoru |
| F10 | 10 A | ??dic? jednotka motoru (ECU), sn?ma?e motoru |
| F13 | 15 / 20 A | Palivov? pod?vac? ?erpadlo v n?dr?i |
| F23 | 10 A | Elektronika zapalov?n? (benz?n) / ??dic? jednotka ?haven? (nafta TDI) |
| F24 | 10 A | Sn?ma? hmotnosti vzduchu (v?ha vzduchu), lambda sonda |
| P?skov? SA1 | 150?200 A | Altern?tor a hlavn? dob?jec? veden? |
| P?skov? SA2 | 80 A | Elektromechanick? posilova? ??zen? |
| P?skov? SA3 | 50 A | Elektrick? ventil?tor dochlazov?n? chladi?e |
| P?skov? SA4 | 80 A | Vnit?n? pojistkov? sk???ka v palubn? desce |
Rozd?ly mezi p?edfaceliftem (2004?2008) a faceliftem (2008?2013)
P?i pr?ci s elektroinstalac? Octavie 2 m?jte na pam?ti, ?e s n?stupem faceliftu v roce 2008 do?lo k p?echodu na novou centr?ln? ??dic? jednotku BCM (Body Control Module) nam?sto star?? kombinace jednotek BSG a Komfortu:
- Denn? sv?cen? (DRL): U faceliftovan?ch model? je denn? sv?cen? integrov?no do hlavn?ch ?i mlhov?ch sv?tlomet? a sp?n?no p??mo jednotkou BCM bez samostatn?ho extern?ho rel?.
- Pojistka zapalova?e: U n?kter?ch ro?n?k? po faceliftu m??e b?t zapalova? cigaret nap?jen ze svorky 15 (sp?nan? nap?t? po kl??ku) nam?sto trval?ho nap?t? ze svorky 30, co? lze zm?nit p?epojen?m pozice pojistky v palubn? desce.
Krok za krokem: Jak spr?vn? a bezpe?n? vym?nit pojistku
- Vypn?te zapalov?n?: Vypn?te motor, vyndejte kl?? ze sp?nac? sk???ky a vypn?te v?echny elektrick? spot?ebi?e (sv?tla, r?dio, ventil?tor).
- Najd?te spr?vnou pojistkovou sk???ku: Vyp??te kryt na boku palubn? desky nebo odjist?te plastov? z?padky na krytu E-Boxu v motorov?m prostoru.
- Pou?ijte plastovou pinzetu: Na vnit?n? stran? krytu pojistek v palubn? desce je nacvaknuta mal? plastov? pinzeta ur?en? k vytahov?n? pojistek.
- Zkontrolujte tavn? dr?tek: Vyt?hn?te podez?elou pojistku a pod?vejte se proti sv?tlu. Pokud je kovov? dr?tek uvnit? pr?hledn?ho plastu p?eru?en? nebo ?ern?, pojistka je sp?len?.
- Vlo?te novou pojistku se STEJNOU proudovou hodnotou: Nikdy nenahrazujte pojistku siln?j?? hodnotou (nap?. 10A za 20A) ani ji nezkratujte dr?tem! Hroz? roztaven? kabelov?ho svazku a po??r vozidla.
?asto kladen? ot?zky (FAQ) ? Pojistky Octavia 2
Kter? pojistka ovl?d? zapalova? a 12V z?suvku na Octavii 2?
Zapalova? cigaret a p?edn? 12V z?suvka jsou ji?t?ny pojistkou ??slo 35 (?lut? 20 A) nebo pojistkou ??slo 24 (25 A) v pojistkov? sk???ce v palubn? desce. Pokud v?m p?estane fungovat nab?je?ka telefonu nebo kompresor, v 99 % p??pad? je sp?len? pr?v? tato pojistka.
Pro? se pojistka po v?m?n? okam?it? znovu p?ep?l??
Pokud nov? pojistka ihned po zapnut? spot?ebi?e praskne, v elektrick?m obvodu je p??tomen p??m? zkrat na kostru nebo je zad?en? motor spot?ebi?e (nap?. zad?en? t?hlo st?ra?? ?i sp?len? ventil?tor). V takov?m p??pad? nepokra?ujte v opakovan?m vkl?d?n? nov?ch pojistek a vyhledejte autoelektrik??e.
Kde koupit n?hradn? pojistky do Octavie 2?
Sadu standardn?ch a mini no?ov?ch pojistek po??d?te na ka?d? ?erpac? stanici, v mototechn?ch i v hobby marketech za n?kolik des?tek korun. Doporu?ujeme vozit n?hradn? sadu pojistek a zkou?e?ku nap?t? 12V trvale v p?ihr?dce spolujezdce.
Z?v?r
Znalost rozm?st?n? pojistek u vozu ?koda Octavia 2 v?m u?et?? spoustu ?asu i pen?z za servis p?i ban?ln?ch poruch?ch elektroinstalace. M?jte v aut? v?dy rezervn? pojistky odpov?daj?c?ch hodnot a p?i v?m?n? d?sledn? dodr?ujte bezpe?nostn? pokyny.
